在电子制造与半导体精密加工领域，任何微小的污染物都可能影响产品良率与设备稳定性。电子与半导体专用无尘纸作为高标准洁净清洁耗材，凭借其低尘、低离子残留与高吸附性能，成为洁净室环境中不可或缺的重要工具，为高精密工业提供可靠的清洁保障。
产品特点
电子与半导体专用无尘纸采用高纯净纤维材料及先进洁净工艺制造，具备以下核心特点：

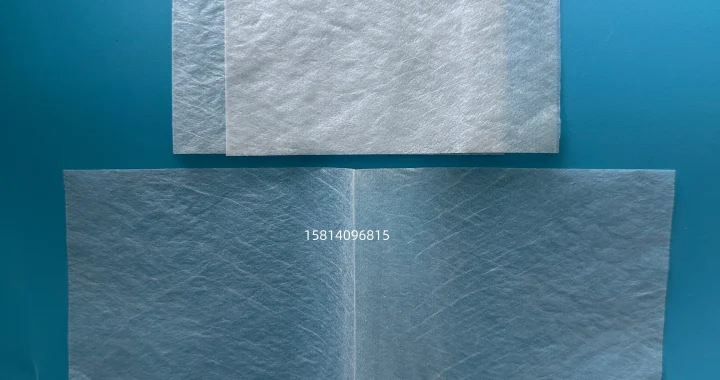

电子半导体无尘纸清洁精密元件与设备，低污染防静电，保障高洁净工艺与产品良率
1. 超低发尘性能
在裁切与使用过程中不易产生纤维脱落，有效降低颗粒污染风险，满足高等级洁净室使用需求。
2. 高吸附能力
对IPA、DI水、溶剂及微细油污具有良好的吸收与锁定能力，提升清洁效率，减少二次污染。
3. 低离子残留
生产过程严格控制离子与化学残留物，适用于半导体晶圆、光学元件等敏感表面清洁。
4. 柔软不刮伤
材料结构细腻柔韧，可在不损伤精密表面的前提下完成擦拭作业，保障产品表面完整性。
5. 良好抗静电性能（可选）
部分型号具备抗静电处理，可减少静电吸附灰尘，适用于ESD敏感环境。
应用范围
该类无尘纸广泛应用于对洁净度要求极高的工业场景，包括但不限于：
- 半导体晶圆制造与封装测试
- LCD / OLED / TFT 显示面板生产线
- 精密光学镜片与摄像模组清洁
- PCB电路板制造与维修维护
- 微电子器件与传感器生产
- 医疗器械与生物实验室洁净操作
- 精密仪器组装与维护
在上述领域中，无尘纸主要用于设备表面擦拭、溶剂配合清洁、工艺残留去除以及局部精密维护。
核心优势总结
电子与半导体专用无尘纸不仅仅是普通擦拭材料，更是洁净工艺控制的重要组成部分，其综合优势体现在：
- 提升良率：减少颗粒与污染物对生产过程的影响
- 保障精密性：保护高价值光学与半导体元件表面
- 提升效率：吸附能力强，减少重复擦拭次数
- 适配洁净室标准：符合不同等级洁净环境使用要求
- 降低综合成本：减少报废率与清洁工时成本
电子与半导体专用无尘纸以其高洁净度、强吸附性与低污染特性，成为现代高端制造业中不可替代的基础耗材。在半导体与电子产业不断向微型化、高精度发展的趋势下，该产品不仅提升了生产过程的稳定性，也为企业实现更高良率与更严格品质控制提供了坚实支持。
