PCB无尘布电路板清洁专用

PCB无尘布:高效去尘 保护PCB板免受污染

PCB(Printed Circuit Board,印刷电路板)是现代电子设备中的核心组成部分,广泛应用于各类电子产品如手机、电脑、电视、家电等。生产过程中,PCB板需要保持极高的洁净度,任何微小的尘埃或污染物都可能影响到电子元件的正常运行,甚至导致设备故障。为此,PCB无尘布成为了电子制造行业中不可或缺的清洁工具。

PCB无尘布专为清洁印刷电路板而设计,采用高洁净材料,具有极低的颗粒物含量,能够有效去除PCB板表面的灰尘、油污、指纹及其他污染物,确保生产过程的无尘环境,保护电路板不受静电干扰和外部污染。

PCB无尘布的特点

  1. 低颗粒物含量:PCB无尘布采用无尘原材料和先进的生产工艺,粉尘含量极低。清洁时不会留下任何颗粒或纤维残留,确保PCB板表面干净无污物。

  2. 抗静电性能:该无尘布具有良好的抗静电特性,能够有效避免静电积聚,防止静电对PCB板上的电子元件造成干扰或损坏。

  3. 高吸水性与去污能力:PCB无尘布具有极强的吸附能力,可以快速吸附表面油污、灰尘和液体,保持清洁,不留下任何水痕或污渍。

  4. 无化学残留:这种无尘布不含任何化学成分或添加剂,使用时不会对电路板或组件造成化学污染,确保清洁后没有残留物,适用于高精密制造环境。

  5. 柔软耐用:PCB无尘布质地柔软,但具有很高的耐用性。即使在多次清洁操作中,也不容易损坏或撕裂,适用于大批量的生产清洁工作。

PCB无尘布的应用领域

PCB无尘布主要应用于以下领域:

  • 电子制造业:在PCB板的生产、组装及维修过程中,使用无尘布进行表面清洁,确保每个元件的安装位置精确,防止因污染物影响接触良好度。

  • 半导体行业:在半导体芯片制造过程中,PCB无尘布常用于清洁PCB板上的表面杂质,确保芯片的传输信号稳定。

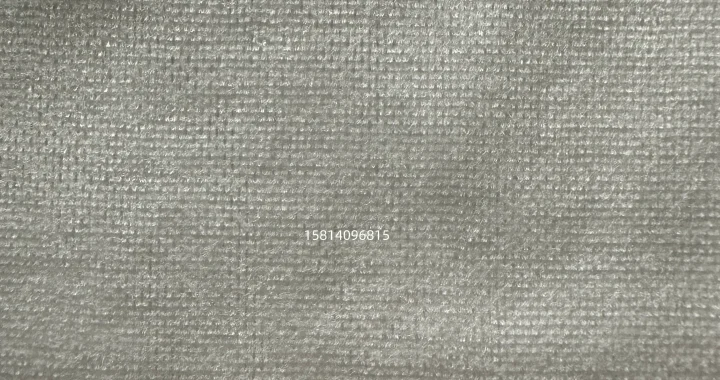

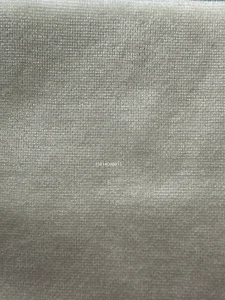

    PCB无尘布电路板清洁专用

    PCB无尘布清洁电路板表面,高效去污低残留,保障电气性能与产品良率

  • 家电制造:家电中的电路板也需要保持高度清洁,使用PCB无尘布能有效去除电子元件上的灰尘和油污,确保家电设备的正常运转。

  • 维修和保养:在电子产品的维修和保养过程中,PCB无尘布被广泛应用于设备的清洁,保护电路板免受损坏和污染,延长设备使用寿命。

  • 高精密设备生产:对于要求高洁净环境的精密设备和医疗设备,PCB无尘布也被用于清洁组件,确保设备性能的稳定性。

如何使用PCB无尘布

  1. 使用前,确保清洁布没有污染物和损伤。

  2. 用无尘布轻轻擦拭PCB板表面,避免施加过大压力。

  3. 对于较为顽固的污渍,可以稍微湿润无尘布,但注意不要让水分渗入电路板内部。

  4. 定期更换清洁布,避免在清洁过程中反向污染。

总结

PCB无尘布作为电子制造行业的必备清洁工具,能够有效去除PCB板表面的灰尘、油污、指纹和其他杂质,保持生产环境的高洁净度。它具有低颗粒、抗静电、无化学残留等优势,确保清洁过程中不会对PCB板和电子元件造成任何不良影响。无论是在电子产品的生产、维修,还是在高精密设备的制造过程中,PCB无尘布都能为电子元件提供最安全、最有效的保护,是保证产品质量和稳定性的关键材料。

PCB电路板无尘布选购指南及正确使用方法

一、无尘布选购指南

  1. 材质选择

  • 聚酯纤维:常用100%聚酯纤维双编织,无尘布表面柔软,摩擦时不易脱纤,适合一般PCB清洁需求。

  • 超细纤维:由80%涤纶和20%锦纶混纺,吸液能力更强,适合芯片、微处理器等精密擦拭,对细微颗粒清洁效果更佳。

  1. 封边方式

  • 激光封边:高温熔断纤维,减少毛屑脱落,封边较硬,洁净度高,适用于大多数PCB清洁场景。

  • 超声波封边:封边柔软,适合高敏感表面(如光学元件),但成本较高。

  • 避免冷裁边:未封边的无尘布容易产生毛屑,导致二次污染。

  1. 克重与尺寸

  • 克重:推荐120g/m²及以上,兼顾吸水性与耐用性;超细无尘布亦建议120g/m²以上。

  • 尺寸:常见有4″×4″、6″×6″、9″×9″,9寸尺寸使用较多,适合大面积清洁,4寸适合精细区域。

  1. 洁净等级
    根据生产环境洁净度选择无尘布,百级洁净室需使用相应等级无尘布。

  2. 附加功能

  • 防静电:选择含导电丝或泡液处理的防静电无尘布,避免静电吸附灰尘影响PCB性能。

  • 预湿润设计:部分无尘布预浸异丙醇(IPA),减少现场喷涂使用,但国内较少应用。

二、无尘布使用方法

  1. 预湿处理
    推荐使用纯度≥99%的异丙醇或乙醇,预湿时均匀浸泡避免局部过湿或干燥。

  2. 正确拆包
    在Class 1000级及以上无尘环境,穿戴无尘服、手套和口罩,使用无尘布擦拭包装袋开口防止污染。

  3. 擦拭技巧
    折叠无尘布包裹边缘,避免边缘划伤PCB;单向轻压擦拭,防止颗粒残留和划伤;力度根据区域调整,敏感区域需轻柔。

  4. 溶剂使用
    蘸取适量溶剂,避免滴液;新溶剂首次使用应先小面积测试。

  5. 存储与重复使用
    未用完无尘布需密封保存,高端无尘布可用超纯水清洗后无尘室晾干,普通无尘布建议一次性使用。

三、注意事项

  • 操作时佩戴防静电手环,确保工作台接地,防止静电损伤。

  • 同一无尘布不可多次擦拭不同区域,避免交叉污染。

  • 定期监控无尘车间温湿度。

四、推荐品牌与型号

  • 推荐品牌:国内优选恒创世纪,国外可考虑TEXWIPE。

  • 推荐型号:

    • K122系列激光封边无尘布,120g,适合PCB线路板及液体较多场景,提供多种尺寸。

    • K610系列超细无尘布,180g,激光或超声波封边,吸液性强,适合高精度清洁。

总结:
若预算有限且需求一般,可选120g激光直纹涤纶无尘布;若要求高且预算充足,推荐180g激光超细纤维无尘布。
