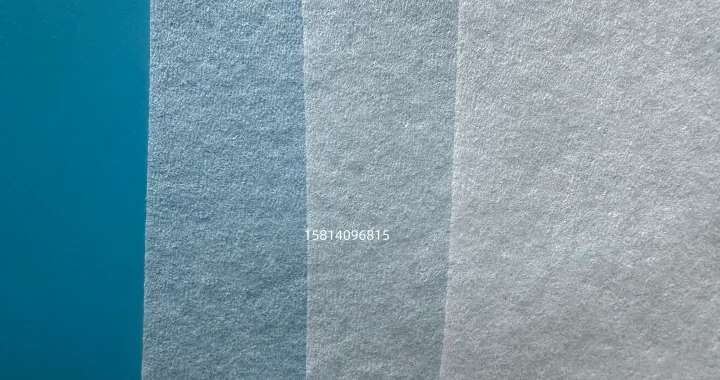

75克0609无尘纸清洁半导体晶片

75克0609无尘纸:高效清洁解决方案

75克0609无尘纸是一款专为高洁净环境设计的清洁工具,广泛应用于电子制造、半导体生产、光学设备清洁及洁净室等领域。该款无尘纸采用优质材料制成,具有超低颗粒释放量、优异的吸水性和抗静电性能,能够有效防止污染,确保高精度设备和环境的洁净。

主要特点:

  1. 高强度与耐用性:75克0609无尘纸厚实且耐用,能够长时间使用,减少频繁更换的成本。即使在高强度擦拭过程中,仍能保持完整性,避免纸张破损。

  2. 超低颗粒释放量:采用先进的制造工艺,颗粒释放量极低,符合ISO洁净室标准,是电子、半导体、光学等行业的理想选择。

  3. 卓越的吸水性:纸张具有极强的吸水能力,能够迅速吸收液体和污渍,保持清洁操作的高效性,并减少二次污染。

  4. 抗静电设计:特殊的抗静电处理,避免静电对敏感电子元件造成损害,确保电子产品的高安全性和高质量。

  5. 无污染材质:采用无硫、无卤素、无硅油的高品质材料,符合严格的行业标准,适用于要求高洁净度的工作环境。

应用领域:

  • 电子制造:用于擦拭电路板、LCD屏幕、集成电路等,避免污染对生产过程的影响。

  • 半导体生产:在晶片清洁和生产过程中使用,防止微小颗粒污染,保证生产精度。

  • 光学和医疗行业:适合清洁光学镜头、显微镜等精密仪器,避免颗粒和油污干扰设备性能。

  • 洁净室和实验室:用于高洁净环境中的设备和表面清洁,确保工作区无尘、无污染。

75克0609无尘纸以其高效、耐用的清洁能力成为精密制造和科研环境中不可或缺的工具,为各种高洁净度应用提供强有力的保障。

75克0609无尘纸:性能与使用优势分析

在电子制造、半导体生产、光学设备维护及高洁净实验室中,擦拭材料的选择直接影响清洁效果和设备安全。75克0609无尘纸凭借其适中的克重和优异性能,成为这些行业常用的高效清洁材料。本文将详细分析75克0609无尘纸的性能特点及使用优势。

一、产品性能特点

  1. 适中克重(75克/㎡)

    • 平衡了柔软性与耐磨性,既能提供良好的触感和擦拭舒适度,又具备足够的强度。

  2. 低颗粒释放

    • 高密度纤维结构与表面光滑处理,使擦拭过程中释放的颗粒极少,适合Class 100~1000洁净室环境。

  3. 高吸液性

    • 能快速吸收清洁剂、去离子水或异丙醇,锁住液体,减少液体残留和污染风险。

  4. 柔软耐磨

    • 柔韧的纤维结构保护精密表面,耐磨性能保证长时间和重复擦拭的稳定性。

  5. 化学兼容性

    • 对常用清洁剂、溶剂和去离子水具有良好兼容性,不易破裂或降解。

二、使用优势

  1. 半导体晶圆清洁

    • 75克的适中厚度保证晶圆表面轻柔擦拭,防止刮伤,同时低颗粒释放确保高洁净度。

  2. 光学仪器维护

    • 适用于镜片、传感器及光学元件的擦拭,高吸液性和柔软性确保表面无划痕和水斑。

  3. 电子设备维护

    • PCB板、显示屏及传感器擦拭中,克重适中、耐磨耐用,减少清洁次数并降低静电风险。

  4. 实验室与洁净室操作

    • 高吸液性、低颗粒释放和柔软耐磨性能保证实验台面及设备表面符合严格洁净标准。

三、总结

75克0609无尘纸凭借适中的克重、低颗粒释放、高吸液性、柔软耐磨和化学兼容性,在电子、半导体、光学及高洁净实验室清洁中表现优异。其综合性能不仅提升了清洁效率,也有效降低了设备和产品受污染的风险,是现代高洁净环境中不可或缺的擦拭材料。
